阿牛巴流量計

       ZHANB系列阿牛巴流量計（又稱笛形均速管流量計和托巴管流量計）屬于差壓式流量計。阿牛巴流量計是均速管流量計中的一種插入式差壓式流量計，阿牛巴流量計是由流量傳感器、（測桿）引壓附件、（正、負引壓管、引壓管）控制閥、變送器（差壓變送器、壓力變送器、溫度傳感器）、流量積算儀等附件配套組成的流量計，阿牛巴流量計是基于畢托管測速原理發展起來的一種新穎的流量?jī)x表。其突出的優點是結構相對簡單、重量輕、成本低、壓損小、安裝維護方便、儀表配套適應性強，適用于圓形、矩形、多面形管道的流量測量。在工藝管徑日益增大而又要求安裝方便的情況下，阿牛巴流量計更是作為大管徑流量測量的首選。阿牛巴流量計是采用皮托管測量原理測量擋體上游的動壓力與下游的靜壓力之間形成的壓差，從而達到測量流量的目的。測量管道直徑在DN50到DN6000之間。阿牛巴流量計主要用于工業過程中各種能源如液體、燃料氣、蒸氣和氣體的測量，具有較高的穩定性和重復性。設計理論符合伯努力方程原理，并可用JJG／640－90規程進行檢驗。該流量計廣泛被應用于火電、核電、石油、輕紡、造紙、冶金、化工等行業中對液體、氣體及蒸汽等介質的流量測量和控制。
阿牛巴流量計的測量原理：

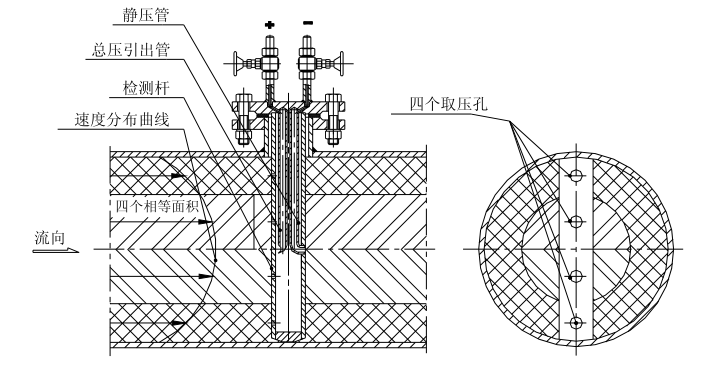

   阿牛巴（均速管）流量計是基于皮托管測速原理發展起來的,它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布為指數規律。為了準確計量，將整個圓截面分成四個單元面積相等的兩個半圓及兩個半環。阿牛巴（均速管）流量計的檢測桿是由一根中空的金屬管組成，布置在垂直于流向的工藝管道中，迎流面鉆兩對總壓孔，分別處于各單元面積的中央，它們分別反映了各單元面積的流速大小。由于各總壓孔是相通的，傳至檢測桿中的各點總壓值平均后，由總壓引出管經高壓接頭，送到變送器的正壓室。當阿牛巴（均速管）流量計正確安裝在有足夠長度直管段的工藝管道上時，流量截面上應沒有旋渦，整個截面的靜壓可認為是常數。在檢測桿的背面中間設有一個檢測孔，代表了整個截面的靜壓。經靜壓引出管由低壓接頭引至變送器的負壓室，正、負壓室測得的差壓的平方與流量截面的平均流速成正比，從而獲得差壓與流量成正比的關系。
阿牛巴（均速管）流量計的流量計算公式如下：

   上式中：Q-流體流量 m³/s
                 D-管道內徑  m
                 P-流體全壓Pa
                P0-流體靜壓 Pa
                ρ-流體密度 kg/m³
                ?流量較正系數
阿牛巴流量計用途及特點：
   阿牛巴流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品?？蓮V泛用于工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。
1 獨有的內部二次平均結構，提供了精度高（讀數±1%）和高重復性（±0.1%）。
2外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有強度高，也便于選用耐高溫，耐腐蝕的材料。
a蜂窩狀六邊形穩定結構，產生的是流束分布形狀，保證了低壓信號的穩定，提高了量程比。
b適用于方形或矩形管道。
c對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。
d 均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便。
e無流量系數飄移，長期穩定。
f直觀的共振驗算，確保長期穩定運行。
g壓損小能耗低，節能效果顯著
h 安裝簡便節省人工，價格低交貨迅速（1周）
阿牛巴流量計主要技術指標：
1適用于測量液體、氣體和蒸汽的流量
2精度為被測實際流量值的±1~3%
3測量的重復性為±0.1%
4流量的量程比，典型的為10：1（差壓值100：1）
5最高工作溫度達450℃（用適當?shù)牟馁|(zhì)和安裝件）
6最高工作壓力達100Bar（10MPa）
7最高粘度為500cp
8要求上下游直管段的長度較短（10D左右）
9標準不銹鋼牌號
10 長期精度不受磨損的影響
阿牛巴流量計型譜

型譜								說明
ZHANB-								阿牛巴流量計
安裝形式	M							螺紋
	F							法蘭
本體材質		1-						碳鋼
		2-						不銹鋼
		3-						耐高溫材質
測量管徑			50-					DN50
			65-					DN65
			80-					DN80
			100-					DN100
			125-					DN125
			150-					DN150
			-					......
			6000-					DN6000
工作壓力				1				0.6 MPa
				2				1.6 MPa
				3				2.5 MPa
				4				4.0 MPa
				5				6.4 MPa
				6				10.0 MPa
工作溫度					1			120℃以下
					2			220℃以下
					3			250℃以上
介質類型						LC		干凈液體
						GC		清潔氣體
						LT		易臟液體
						GT		易臟氣體
						VM		飽和蒸汽
						VH		過熱蒸汽
附件							00	不帶附件
							01	僅配差壓變送器（含三閥組）
							10	僅配流量積算儀
							11	配差壓變送器和流量積算儀
							12	配多參量流量變送器

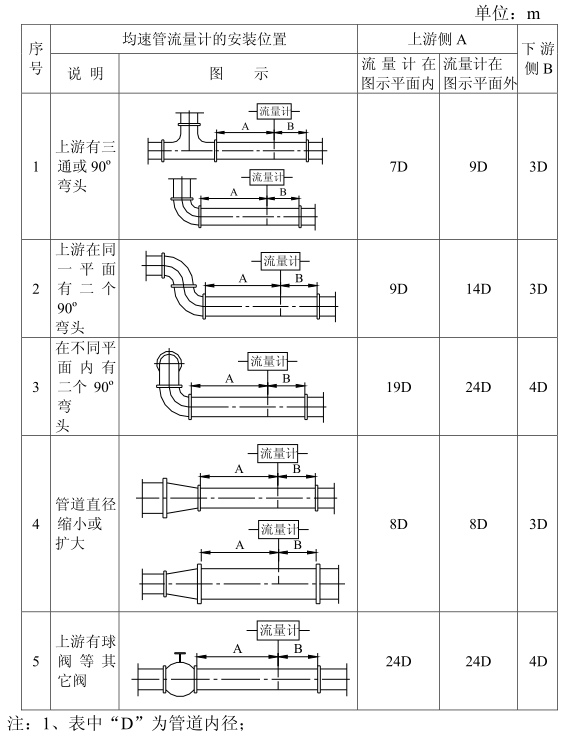

阿牛巴（均速管）流量計安裝對上、下游側必要的直管段長度要求說明：
    由于阿牛巴（均速管）流量計是以速度面積法為基礎，采用近似積分理論，用較多的點來描述流速分布方程，并且是在充分發展的速度分布條件下建立的。所以，為了能得到一個理想的速度分布，必須在阿牛巴（均速管）流量計安裝點的前后有一定長度的直管段。下面附圖是對現場不同形式的安裝位置要求的直管段長度要求：
